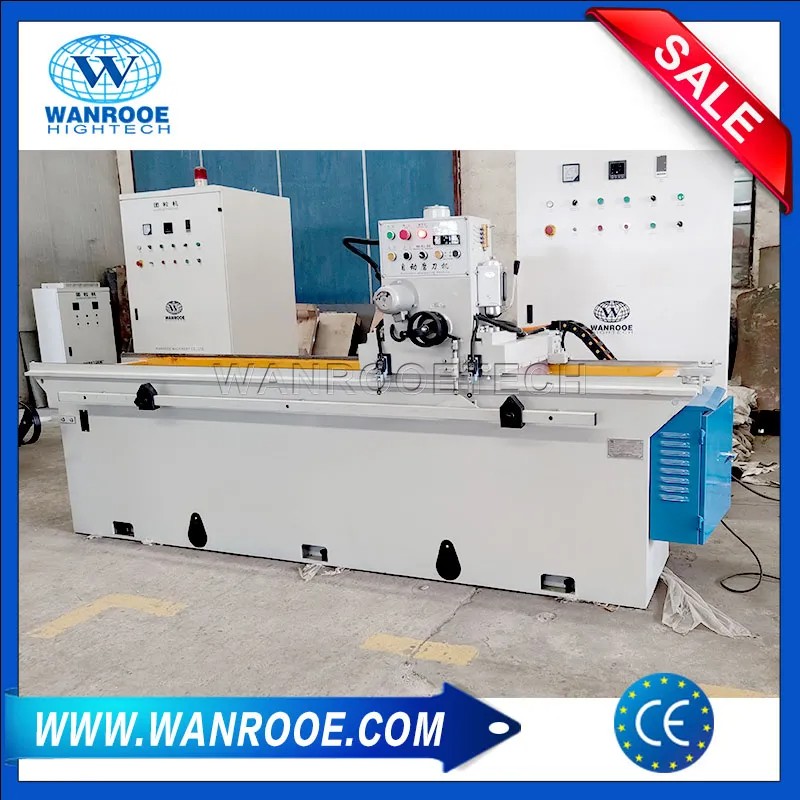

Автоматический электромагнитный заточный станок подходит для шлифования всех видов ножей с прямыми лезвиями под разными углами. Он подходит для различных типов фрез в мебельной, полиграфической, текстильной и других отраслях промышленности, а также может использоваться для обработки косых отверстий в быстрорежущей инструментальной стали и т. д., являясь предпочтительным оборудованием соответствующих производственных предприятий. Автоматический электромагнитный заточный станок состоит из основного корпуса с плоской рабочей поверхностью и прямой орбитой, двигателя и шлифовальной головки. Каждая часть компактна и логична.
Описание:
Автоматический электромагнитный заточный станок подходит для шлифования всех видов ножей с прямыми лезвиями под разными углами. Он подходит для различных типов фрез в мебельной, полиграфической, текстильной и других отраслях промышленности, а также может использоваться для обработки косых отверстий в быстрорежущей инструментальной стали и т. д., являясь предпочтительным оборудованием соответствующих производственных предприятий.
Автоматический электромагнитный заточный станок состоит из основного корпуса с плоской рабочей поверхностью и прямой орбитой, двигателя и шлифовальной головки. Каждая часть компактна и логична.
Применение:
1. Шагающий двигатель использует переменную скорость частоты, в зависимости от различных материалов лезвий, регулирует скорость заточки;
2. Простое управление, простота в использовании, доступность.
3. Вариант богат, может использоваться с обычными рельсами, прямыми рельсами и высокоточными линейными рельсами.
4. Может быть закреплен винтами или специальным электромагнитным присосочным столом.
Особенности:

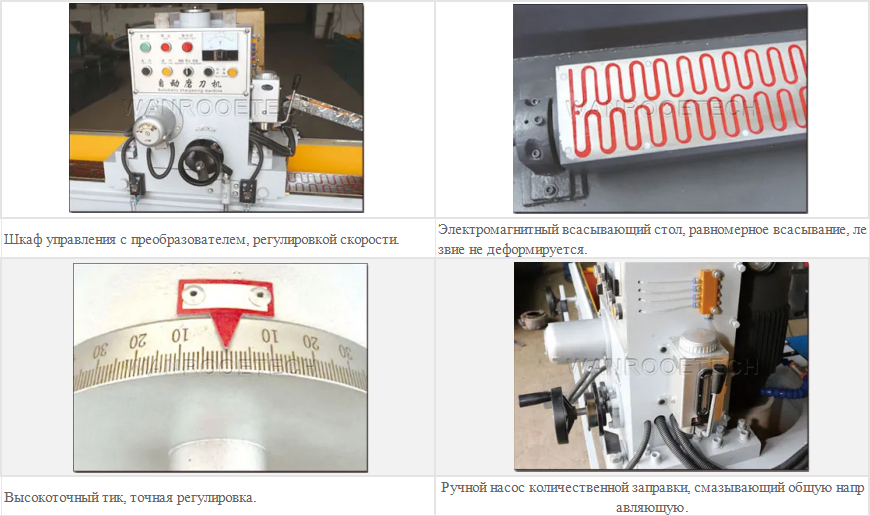

Сила всасывания электромагнитного точильного патрона равномерна, лезвие не деформируется, а прямолинейность точилки высокая.
Стол электромагнитного инструмента приводится в движение турбинным червяком со свободным вращением и хорошей стабильностью.
Реечная передача имеет хорошую стабильность, низкий уровень шума, высокое передаточное число, длительный срок службы и простоту обслуживания.
Корпус сварен за одну деталь с использованием высококачественной низкоуглеродистой пластины для уменьшения деформации.

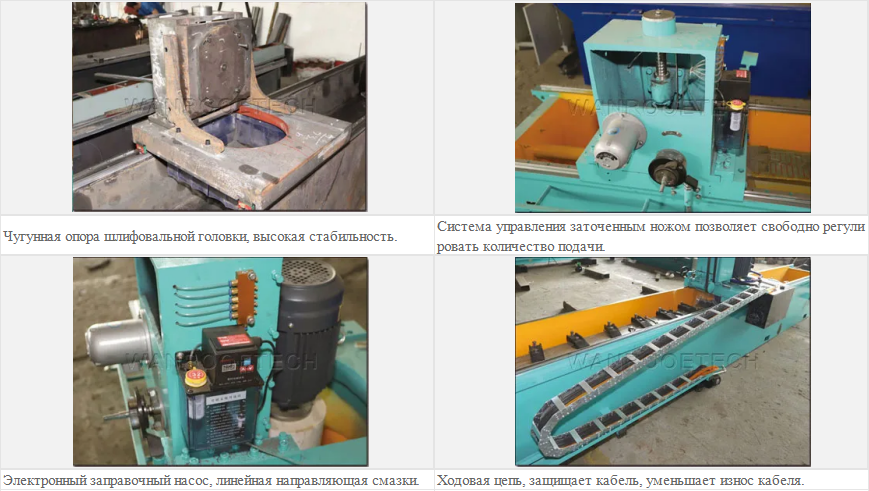

Корпус шлифовальной головки и подвижной стол полностью изготовлены из чугуна, устройство централизованной подачи масла можно смазывать одновременно в нескольких местах.

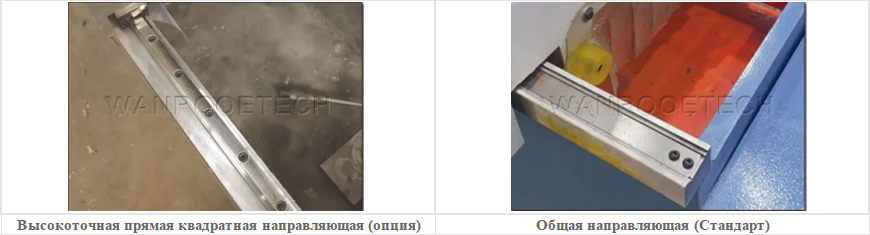

Направляющие изготовлены из высококачественных износостойких стальных стержней, что обеспечивает большую подвижность подвижного стола.
| Модель | PNMD-800B | PNMD-1600B | PNMD-1800B | PNMD-2300B | PNMD-2700B | PNMD-3200B | PNMD-3600B | PNMD-4200B |
| Размер рабочего стола Д*Ш(мм) | 800×180 | 1600×180 | 1800×180 | 1120×180×2 | 1370×180×2 | 1570×180×2 | 1770×180×2 | 2070×180×2 |
| Размер шлифовального круга (мм) | φ200×100×φ100 | |||||||
| Скорость возвратно-поступательного движения корпуса шлифовальной головки (м/мин) | 0-20m/min(frequency control) | |||||||
| Общая мощность двигателя (кВт) | About 4.0kw(Grinding head motor 3kw) | About 5.0kw(Grinding head motor 4kw) | ||||||
| Регулируемый угол стола | ±90° | |||||||
| Регулируемый угол шлифовальной головки | ±90° | |||||||
| Точность шлифования (мм/м) | ≤0.03mm/m | ≤0.05mm/m | ≤0.06mm/m | |||||
| Вес (кг) | 1100 | 1600 | 1700 | 2100 | 2500 | 3000 | 3300 | 3800 |
| Габариты Д*Ш*В (mm) | 2400×1000 ×1350 | 3000×1000 ×1450 | 3200×1000 ×1450 | 3700×1000 ×1350 | 4100×1000 ×1350 | 4600×1000 ×1350 | 5000×1000 ×1350 | 5600×1000 ×1350 |
| Диапазон выбора шлифовального круга | ||||
| Модель | Размер частицы | Твердость | Технические характеристики круга | Мощность |
| WA、A、LM | 40#-60#→ | H、J、K、L | Φ200x100x Φ100 | 3.0кВт/4.0кВт |
