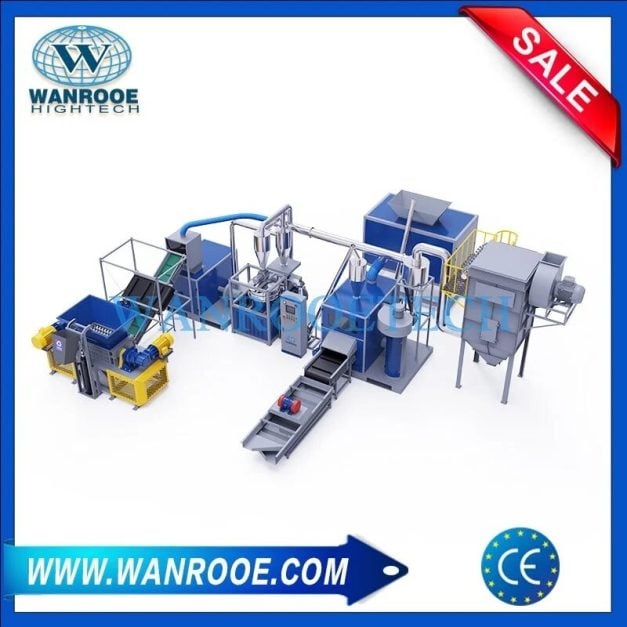

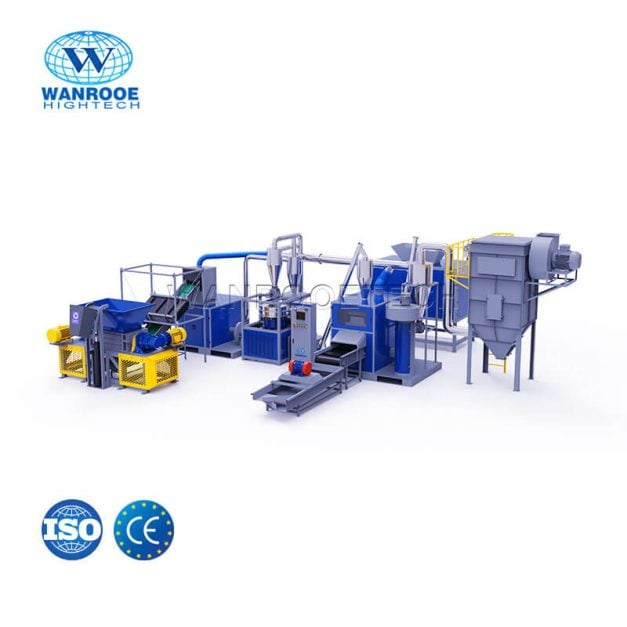

Description de la machine de recyclage des déchets électroniques – Installation de recyclage de cartes de circuits imprimés PCB :
L’installation de recyclage de cartes de circuits imprimés de déchets électroniques est utilisée pour recycler tous types de cartes de circuits imprimés, telles que les cartes d’ordinateur, les cartes de téléphone portable, les cartes de télévision, les stratifiés cuivrés et autres appareils électroménagers, ainsi que pour la séparation des matériaux résiduels mixtes métalliques et non métalliques.
La machine de recyclage de PCB utilisant un système de commande par automate programmable a atteint une automatisation complète, des performances stables et une utilisation facile. En même temps, sa conception intégrée et compacte permet d’économiser de l’espace et facilite l’installation. Nous fournissons des services d’installation sur site, de mise en service et de formation à l’exploitation pour garantir une utilisation sans souci à nos clients. Pendant le processus de recyclage, les PCB subissent un déchiquetage, un criblage, une séparation par flux d’air et une séparation électrostatique, ce qui permet d’atteindre un taux de récupération allant jusqu’à 99,9 %, améliorant considérablement l’utilisation des ressources.
Machine de recyclage des déchets électroniques – Installation de recyclage de cartes de circuits imprimés PCB Flux de processus :

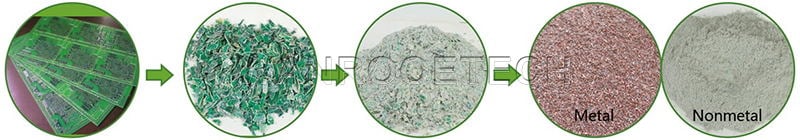

L’ensemble de la ligne adopte un processus de broyage en 2 étapes pour obtenir un mélange de métal et de poudre de résine. Ensuite, elle sépare le métal et la poudre de résine via un flux d’air et un séparateur électrostatique haute tension.
Machine de recyclage des déchets électroniques – Installation de recyclage de cartes de circuits imprimés PCB Composants :
1. Machine de démontage de PCB : La machine de démontage de cartes de circuits imprimés (PCB) déconnecte les composants électroniques de la carte de circuits pour obtenir les composants électroniques, l’étain et la carte mère. Elle est principalement utilisée comme équipement spécial pour le démontage de composants électroniques.
2. Déchiqueteuse : Les cartes PCB usagées sont déchiquetées par une machine de déchiquetage à double arbre.
3. Broyeur : Le broyeur réduit la carte de circuits imprimés en particules d’environ 13 mm.
4. Pulvérisateur : Les déchets de PCB sont broyés en poudre par une machine de broyage de plastique, afin de réaliser la séparation des matériaux en morceaux en cuivre et en poudre de plastique.
5. Séparateur à flux d’air : Différentes réactions physiques produites par la proportion du matériau sous le même flux d’air permettent de séparer le cuivre et le plastique.
6. Séparateur électrostatique : Grâce à l’effet d’adsorption statique, les matériaux isolants et non isolants sont séparés, permettant la séparation du cuivre et du plastique.
7. Dépoussiéreur à impulsions : L’ensemble du processus se déroule dans une structure étanche avec un dépoussiéreur à impulsions avancé, ce qui garantit qu’aucune poussière ne s’envole pendant le fonctionnement.
Machine de recyclage des déchets électroniques – Installation de recyclage de cartes de circuits imprimés PCB Caractéristiques techniques :
Optimisation structurelle et stabilité des performances : L’équipement adopte une disposition structurelle rationnelle pour garantir un fonctionnement fluide ; le système de refroidissement par eau en circuit fermé contrôle efficacement la température interne du broyeur, tout en réduisant le bruit de fonctionnement et en offrant un environnement de travail confortable.
Commande automatisée par automate programmable : intégrant des contrôleurs logiques programmables (PLC) avancés pour réaliser une commande automatisée de l’ensemble de la ligne et simplifier les processus d’exploitation ; le système d’alimentation en pression négative empêche efficacement les fuites de poussière et maintient la zone de travail propre.
Mécanisme de rétroaction de broyage intelligent : équipé d’un système de rétroaction en temps réel, surveillant avec précision le processus de broyage, ajustant dynamiquement les paramètres de broyage, garantissant le meilleur effet de broyage, améliorant l’efficacité de production et la qualité du produit.
Technologie de séparation de matériaux efficace : utilisant des séparateurs à flux d’air et des dispositifs de dépoussiérage à impulsions, permettant une séparation de matériaux de haute précision de 97 % et 99 % respectivement, éliminant efficacement les impuretés et créant des conditions favorables pour la séparation et la purification ultérieures des métaux.
Technologie de séparation électrostatique efficace : utilisant le principe de séparation électrostatique, séparant rapidement les métaux non ferreux, améliorant le taux de récupération et la pureté, réduisant la consommation d’énergie et les coûts.
Processus de séparation magnétique de haute précision : Combiné à des séparateurs magnétiques haute performance, il identifie et sépare avec précision les métaux ferreux, garantissant une pureté élevée des métaux récupérés et répondant aux besoins de réutilisation haut de gamme.
Domaines d’application :
cartes d’ordinateur
cartes de téléphone portable
cartes de télévision
stratifié cuivré
Que contient un PCB qui peut être recyclé ?
D’après les recherches sur les cartes PCB normales, les pourcentages des composants électroniques, de la carte de base et de l’étain de soudure sont respectivement de 58 %, 37 % et 5 %. Et pour chaque tonne de cartes de base, elle contient environ 40 % de matériaux métalliques et 60 % de non-métaux, qui contiennent presque tous les éléments courants du tableau périodique. Selon les estimations, pour 1 tonne de cartes de circuits d’ordinateur, elle contient 0,5 kg d’or, 130 kg de cuivre, 10 kg de fer, 60 kg de plomb, 40 kg d’étain, 36 kg de nickel, 40 kg d’antimoine et certains autres métaux précieux rares, comme le platine, le palladium, etc.
